라즈베리파이 피코 시리얼통신, Mediapipe 활용

1. 시리얼통신 테스트

- SerialTest.py - Thonny에서 라즈베리파이 피코를 연결한 후 라즈베리파이 피코에 SerialTest.py를 저장하고 실행함.



라즈베리파이 피코에 Serial.py를 저장하고 실행함.

from machine import Pin
import _thread

led = Pin("LED", Pin.OUT)

input_char = ''

def input_thread():
    global input_char
    while True:
        input_char = input()

# 입력을 처리하는 스레드 시작
_thread.start_new_thread(input_thread, ())

print("Enter 'a' to turn ON the LED, 'b' to turn OFF the LED.")

while True:
    if input_char == 'a':
        led.on()
        print("LED is ON")
        input_char = ''  # 입력 처리 후 초기화
    elif input_char == 'b':
        led.off()
        print("LED is OFF")
        input_char = ''  # 입력 처리 후 초기화
    # 메인 루프에서 다른 작업을 수행할 수 있습니다.



 - 결과



2. 라즈베리파이 피코와 Mediapipe와 연동하기

(1)  먼저 라즈베리파이 피코에 소스코드를 저장하고 실행한다.(툴->인터프리터 설정)

-마이크로파이썬 : Led.py

- 회로도(빨강 : GPIO 28번 / 파랑: GPIO  27번   /  노랑: GPIO  22번 )



import machine
import utime
import sys
import uselect

# LED 핀 설정
led_red = machine.Pin(28, machine.Pin.OUT)
led_blue = machine.Pin(27, machine.Pin.OUT)
led_yellow = machine.Pin(22, machine.Pin.OUT)

def turn_off_all_leds():
    led_red.value(0)
    led_blue.value(0)
    led_yellow.value(0)

turn_off_all_leds()

print("Ready to receive commands via USB Serial")

# uselect 모듈을 사용하여 stdin에 대한 폴링 객체 생성
poll = uselect.poll()
poll.register(sys.stdin, uselect.POLLIN)

while True:
    # 100ms의 타임아웃을 가진 폴링
    events = poll.poll(100)
    if events:
        command = sys.stdin.readline().strip()
        print("Received command:", command)
        turn_off_all_leds()
        if command.upper() == 'RED':
            led_red.value(1)
            print("Red LED ON")
        elif command.upper() == 'BLUE':
            led_blue.value(1)
            print("Blue LED ON")
        elif command.upper() == 'YELLOW':
            led_yellow.value(1)
            print("Yellow LED ON")
        else:
            print("Unknown command.")
    utime.sleep(0.1)

(2) 포트 번호 알아내기

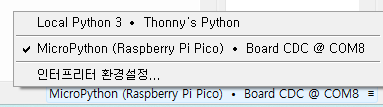

(3) 파이썬 코드를 컴퓨터에 만든 폴더에 저장하고 Thonny에서 인터프리터 변경

- Led_Touch.py

import cv2
import mediapipe as mp
import numpy as np
import serial
import time

# 시리얼 포트 설정
ser = serial.Serial('COM8', 9600)  # 포트와 보드레이트 설정
time.sleep(2)  # 시리얼 통신 안정화 대기

# 미디어파이프 손인식 모듈 초기화
mp_hands = mp.solutions.hands
hands = mp_hands.Hands(max_num_hands=1)  # 한 손만 인식하도록 설정
mp_draw = mp.solutions.drawing_utils

# 버튼 클래스 정의
class Button:
    def __init__(self, pos, text, color):
        self.pos = pos  # (x, y, width, height)
        self.text = text
        self.color = color

    def draw(self, img):
        x, y, w, h = self.pos
        cv2.rectangle(img, (x, y), (x + w, y + h), self.color, cv2.FILLED)
        cv2.putText(img, self.text, (x + 10, y + h - 10), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 2)

    def is_pressed(self, x, y):
        bx, by, bw, bh = self.pos
        if bx < x < bx + bw and by < y < by + bh:
            return True
        return False

# 버튼 생성
buttons = [
    Button((50, 50, 150, 100), "Red", (0, 0, 255)),
    Button((250, 50, 150, 100), "Blue", (255, 0, 0)),
    Button((450, 50, 150, 100), "Yellow", (0, 255, 255))
]

# 웹캠 영상 캡처 객체 생성
cap = cv2.VideoCapture(0)
selected_color_text = ""
prev_selected_color = ""

while True:
    success, img = cap.read()
    if not success:
        break

    img = cv2.flip(img, 1)  # 좌우 반전

    # 이미지 색상 변환 (BGR에서 RGB로)
    img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
    # 손 랜드마크 감지
    results = hands.process(img_rgb)

    # 버튼 그리기
    for button in buttons:
        button.draw(img)

    if results.multi_hand_landmarks:
        for hand_lms in results.multi_hand_landmarks:
            # 랜드마크 그리기
            mp_draw.draw_landmarks(img, hand_lms, mp_hands.HAND_CONNECTIONS)

            # 검지 끝부분 좌표 가져오기 (랜드마크 번호 8번)
            h, w, c = img.shape
            lm = hand_lms.landmark[8]
            x, y = int(lm.x * w), int(lm.y * h)

            # 검지 끝에 원 그리기
            cv2.circle(img, (x, y), 10, (255, 0, 255), cv2.FILLED)

            # 버튼 터치 여부 확인
            for button in buttons:
                if button.is_pressed(x, y):
                    selected_color_text = button.text
                    # 이전에 선택된 색상과 다를 때만 시리얼로 전송
                    if selected_color_text != prev_selected_color:
                        # 색상에 따른 명령어 전송
                        if selected_color_text == "Red":
                            ser.write(b'RED\n')
                        elif selected_color_text == "Blue":
                            ser.write(b'BLUE\n')
                        elif selected_color_text == "Yellow":
                            ser.write(b'YELLOW\n')
                        prev_selected_color = selected_color_text

    else:
        selected_color_text = ""
        prev_selected_color = ""

    # 선택된 색상 텍스트 출력
    if selected_color_text != "":
        cv2.putText(img, selected_color_text, (50, 200), cv2.FONT_HERSHEY_SIMPLEX, 2, (0, 0, 0), 4)

    # 결과 영상 출력
    cv2.imshow("Hand Touch Buttons", img)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

# 자원 해제
cap.release()
cv2.destroyAllWindows()
ser.close()





- 동작 영상
