#인공지능 AI 활용 - 아두이노와 파이썬 연동하기

1) VScode(Visual Studio code) 설치하기

- 설치파일 다운로드 하기 : https://code.visualstudio.com/download



- 윈도우즈용으로 다운로드 하여 설치합니다.







- 다운로드 버튼을 틀릭하여 실행파일을 다운로드한 후 설치합니다.



VScode 동의 후 설치









- 옵션을 모두 선택한 후 'Next'를 눌러 설치합니다.

---

2) 아두이노 IDE 설치하기



- 구글에 'arduino 1.8.19 download'를 검색



- 최신 버전이 아닌 1.8.19 버전의 윈도우용 설치파일을 다운로드하여 설치합니다.

---

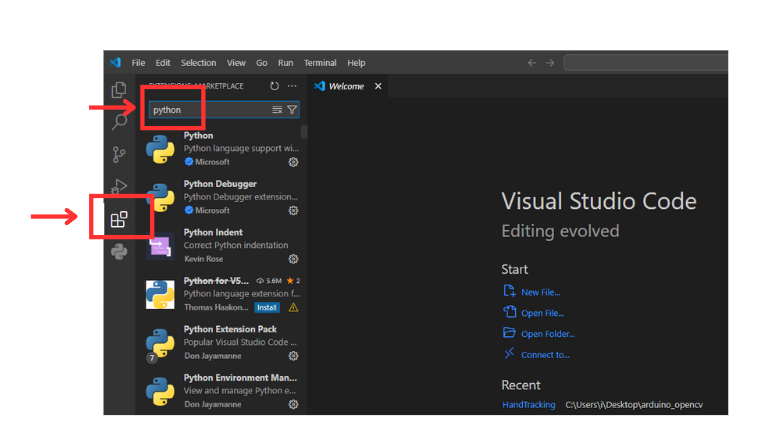

3) vscode를 실행하여 파이썬패키지를 설치한다.

- Python, Python Debugger, Python Indent, Python Extension Pack

---

4) 파이썬 라이브러리 설치하기

- cmd 창을 열어 라이브러리를 설치합니다.



- cmd 창에서  명령어를 입력하여 라이브러리를 설치합니다.





- 설치할 라이브러리 목록입니다.

• pip install pyfirmata
• pip install opencv-python
• pip install HandTrackingModule
• pip install HandDetector-cc
• pip install cvzone
• pip install mediapipe

---

5)  아두이노 코드 업로드

- 아두이노 소스코드

- openCV관련 파이썬 라이브러리 다운로드

다운로드

zip 라이브러리 설치하기



- 예제 파일 선택하기



- Get_LED 파일을 열어 수정해도 되고 새로운 파일로 작성해도 됩니다.

#include <cvzone.h>

SerialData serialData(1,1); //(numOfValsRec,digitsPerValRec)

/*0 or 1 - 1 digit
0 to 99 -  2 digits
0 to 999 - 3 digits
 */

int valsRec[1];

void setup() {
  serialData.begin();
  pinMode(13,OUTPUT);

}

void loop() {
  serialData.Get(valsRec);
  digitalWrite(13,valsRec[0]);

}



- 아두이노와 연결된 포트번호를 확인합니다.









- 파이썬 코드

- VScode를 실행하여 'Open Folder'를 선택하여 바탕화면에 작업할 폴더를 'arduino_opencv' 이름으로 생성합니다.



- 바탕화면에 만들어진 폴더 밑이 'main.py' 파일을 생성한다.





- 파이썬 소스코드

- VScode에서 main.py 내용을 아래 소스코드로 작성합니다.

- 아두이노 보드에 내장된 13번핀 LED를 깜빡이는 파이썬 코드입니다.

- 아두이노가 연결된 포트 번호로 'COMxx' 수정해주어야합니다.

from cvzone.SerialModule import SerialObject
from time import sleep

arduino = SerialObject('COM5')

while True:
    arduino.sendData([1])
    sleep(1)
    arduino.sendData([0])
    sleep(1)



- main.py 파일을 실행하면

- 결과
